Mostrando artículos por etiqueta: delta ohm

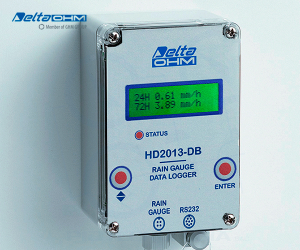

Registrador de datos con pantalla para visualizar cantidad de lluvia.

HD2013-DB es un registrador de datos que ha sido desarrollado específicamente para capturar y almacenar las tendencias de las precipitaciones, funciona con una batería de litio de larga duración que proporciona, junto con la gran memoria una notable capacidad de almacenamiento sin requerir la intervención del usuario. La batería de litio suministrada, cuando se agote, también puede ser sustituido por tres pilas alcalinas (no suministradas con el instrumento). La pantalla retroiluminada muestra en tiempo real la cantidad de lluvia durante varios intervalos de tiempo.
El instrumento es perfectamente impermeable gracias al uso de relés de lengüeta, en cambio de los botones comunes. Los relés de lengüeta son operados a través de un imán, atado al extremo de un mango de aluminio atado a la caja. Cuando no se usa, el imán se coloca de nuevo en su soporte. El datalogger permite configurar los parámetros del instrumento, la visualización en tiempo real de los valores capturados, la descarga a un PC y el procesamiento de los datos almacenados.
La conexión al PC se realiza a través del conector serial M12 de 8 polos RS232C colocado en la parte inferior del instrumento. El HD2013-DB puede ser conectado a los tipos más populares de pluviómetros con salida de contacto normalmente cerrado (NC) o normalmente abierto (NO).
La función de autoapagado de la pantalla permite prolongar la duración de la batería. Un LED frontal le permite comprobar el estado de funcionamiento del instrumento cuando la pantalla está apagada. El LED cambia de color cuando el contacto del pluviómetro cambia, permitiendo así verifique que el cubo de inclinación del pluviómetro regrese correctamente en la posición estable después de vaciarse.

CARACTRÍSTICAS TÉCNICAShd2013 db1

  • Fuente de alimentación interna:
    • Bateria de cloruro de litio-tiónilo de 3,6 V (Li-SOCl2 ) No recargable, tamaño C, capacidad 8400 mAh, conector Molex 5264 de 2 polos.
    • 3 pilas alcalinas de 1,5 V (no suministradas con el instrumento) puede utilizarse para reemplazar la batería de litio cuando se agote.
  • Evento grabado:  Contacto normalmente cerrado (NC) o normalmente abierto (NO).
  • Resolución: Configurable de 0.050 a 1.599 mm/muestra
  • Capacidad de almacenamiento
    • 32.255 muestras (igual a 6451 mm de lluvia con 0,2 mm/resolución de la muestra)
    • Memoria no volátil y gestión de la memoria cíclica.
  • Interfaz de PC: Puerto serial RS232C aislado - 115200 baudios
  • Pantalla: LCD de 2 filas con retroiluminación.
  • Indicaciones en la pantalla: Cantidad de lluvia en mm del contador reiniciar Cantidad de lluvia en mm en la última hora y las últimas 4, 24, 48, 72 y 96 horas.
  • El indicador LED:
    • Parpadea en rojo; si el contacto del pluviómetro está abierto.
    • Parpadea en verde; si el contacto del pluviómetro está cerrado.
  • La vida de la batería:
    • Aproximadamente 5 años de uso continuo con el litio suministrado y en el típico modo de funcionamiento, en el que la retroiluminación de la pantalla se enciende ocasionalmente (unos 10 minutos al día).
    • Aproximadamente 18 meses de uso continuo con 3 baterías alcalinas con una capacidad de 2200 mAh.
  • Temperatura de funcionamiento: -30 °C...+60 °C.
  • Grado de protección: IP 67, incluyendo los conectores.



CARACTERÍSTICAS FÍSICAS DEL EQUIPO:

hd2013 db2





DOCUMENTACIÓN PARA DESCARGA





Publicado en Medidores de lluvia
Etiquetado como

Piranómetros espectralmente planos de clase C según ISO 9060: 2018.

Los LPPYRA03 son piranómetros clasificados como Espectralmente Planos Clase C (Segunda Clase) de acuerdo con la ISO 9060:2018 y según la OMM. Estos equipos incluye dispositivo de nivelación e informe de calibración.

Los piranómetros están disponibles en cinco versiones:

  • LPPYRA03: pasivo
  • LPPYRA03AC: activo con salida de corriente de 4..20 mA
  • LPPYRA03AV: activo con voltaje 0..1 V, 0..5 V, 0..10 V de salida, para especificar.
  • LPPYRA03S: con salida MODBUS RS485.
  • LPPYRA03S12: con salida SDI-12.



DOCUMENTACIÓN PARA DESCARGA

Piranómetro espectral plano clase B (primera clase) según la norma ISO 9060:2018.

Los LPPYRA02 son muy adecuados para la medición de la radiación solar global entrante (0.3μm...3μm rango espectral).

Incluye:

  • Disco de sombra
  • Bolsita con cristales de gel de silicio
  • 2 cartuchos
  • Dispositivo de nivelación.
  • Informe de calibración.
  • A petición, cables de 5 o 10 m con conectores



La LPPYRA02 está disponible en cinco versiones:

  • LPPYRA02: pasiva
  • LPPYRA02AC: corriente activa (4 .. 20 mA)
  • LPPYRA02AV: activo, Salida de tensión 0 .. 1 V, 0 .. 5 V, 0 .. 10 V
  • LPPYRA02S: Salida Modbus RS485
  • LPPYRA02S12: activo con salida SDI-12.



DOCUMENTACIÓN PARA DESCARGA

Puerto estático para la medición de la presión barométrica.

La medición de la presión barométrica en campo libre puede dar valores incorrectos de fluctuación de cien pascales y dirección del viento. Con el puerto estático para mediciones barométricas, el HD9408PS 50 puede minimizar estos errores porque, además de actuar como filtro (freno) contra la presión dinámica del viento, el barómetro puede funcionar correctamente incluso en presencia de nieve o hielo y cumplir con las recomendaciones de la OMM (Organización Meteorológica Mundial).

Los materiales utilizados para la construcción del estático son resistentes a los rayos UV y pueden funcionar a temperaturas entre -40°C y +80°C.

INSTALACIÓN Y CONEXIÓN

La instalación es sencilla: debe instalarse lejos de edificios, árboles o cualquier otra fuente que pueda interrumpir el flujo del viento. Para instalar el soporte está disponible el HD9408PS 56 y tres tornillos de acero inoxidable M5x16 Acc. La conexión de la estática al barómetro, por ejemplo, HD9408T o HD9408TR, se realiza con un tubo especial HV55 (diámetro interno de 3 mm, 6 mm de diámetro externo) y resistente a los rayos ultravioleta de los cambios climáticos. El mantenimiento o la limpieza es mínimo.

El kit incluye:

  • Puerto estático de presión barométrica HD9408PS50.
  • Soporte de apoyo HD9408PS56 (para el puerto estático HD9408PS50).
  • HV55 Tubo de silicona resistente a los rayos UV y a la temperatura, diámetro interno 3 mm, diámetro externo 6 mm, longitud 400 mm.



DOCUMENTACIÓN PARA DESCARGA

Sensor para medición de Humedad Relativa y Temperatura:

Las series HD9008...y HD9009... son transmisores monobloque de HR y temperatura (o sólo HR o sólo temperatura) con microprocesador, configurables en temperatura. El HD9008TRR es un transmisor pasivo con una salida de 4...20mA y una alimentación de 10...30Vdc; el HD9009TRR es un transmisor con una salida de tensión estándar de 0...1V (otras salidas disponibles a pedido) y una alimentación de 5...35Vdc. Los sensores están montados en el extremo de un tubo de plástico: un sensor capacitivo de humedad y un sensor de temperatura de Platino (100Ω @0°C).

Están disponibles en diferentes versiones:

HD9008.1: 2 hilos con salida 4...20mA (sólo HR)
HD9008TRR: 2 hilos con salida de 4...20mA para RH y temperatura
HD9008TR.2: 2 hilos con salida de 4...20mA para RH y Pt100 directo
HD9008T7AC: 2 hilos con salida de 4...20mA (sólo temperatura)
HD9008T7S - HD9008T17S: con salida RS485 MODBUS-RTU
HD9009TRR: Salida de voltaje estándar de 0...1V (otras salidas disponibles bajo demanda) para RH y temperatura
HD9009TR.1 - HD9009TR.2: Salida de tensión estándar de 0...1V para RH y Pt100 directo



SENSORES

El sensor de humedad es un condensador cuyo dieléctrico está formado por un polímero higroscópico. Como la constante dieléctrica del agua es aproximadamente 80, obtendrás un fuerte cambio en la capacidad al cambiar el contenido de humedad de este polímero. Las ventajas de este tipo de sensor son: buena linealidad, insensibilidad a los cambios de temperatura, rápido tiempo de respuesta y larga vida útil. El sensor pierde temporalmente su precisión si se desarrolla alguna condensación en su superficie (el valor transmitido es mayor que el real debido al aumento de la capacidad efectiva).
El sensor de temperatura es un termómetro de resistencia de platino (100Ω @0°C). La variación de la resistencia Pt100 se transforma en una señal de corriente o de tensión, lineal a la temperatura.



TRANSMISIÓN DE LA SEÑAL
El diseño del circuito electrónico proporciona la señal para aumentar linealmente a medida que la humedad y la temperatura aumentan.
En presencia de cables que transmiten altas corrientes o de máquinas que causan ruidos electromagnéticos, los cables de conexión del transmisor deben colocarse en un conducto separado, o lejos de ellos, para evitar estos ruidos. Se recomienda utilizar un cable blindado para las conexiones de los instrumentos que tienen una salida de tensión (HD9009TRR).



ACCESORIOS

Para los diferentes tipos de sensores se dfispone de accesorios para montaje, protección y calibración.

AccesoriosSenorT HR



DOCUMENTACIÓN PARA DESCARGA

Pluviómetro con cubo basculante, superficie 200 cm2, rango de temperatura -20 °C (versión calefactada) +70 °C.

El HD2015 es un pluviómetro de cubo fiable y robusto, construido totalmente con materiales resistentes a la corrosión para garantizar su durabilidad.

Para asegurar mediciones precisas incluso en condiciones climáticas de baja temperatura o durante y después de las precipitaciones de nieve, se ha desarrollado una versión con sistema de calefacción, que se activa automáticamente alrededor de +4 °C, para evitar los depósitos de nieve y las formaciones de hielo. El pluviómetro está formado por una base metálica sobre la que se coloca un cubo basculante. El cono colector de lluvia, fijado al cilindro de aluminio, canaliza el agua en el interior del cubo basculante: una vez alcanzado el nivel predefinido, el cubo calibrado gira bajo la acción de su propio peso, descargando el agua. Durante la fase de rotación, el contacto de la lengüeta, normalmente cerrado, se abre durante una fracción de segundo, enviando un impulso al contador.

La cantidad de lluvia medida se basa en el recuento del número de veces que se vacía el cubo: los contactos de lengüeta, normalmente cerrados, se abren en el momento de la rotación entre una sección del cubo y la otra. El número de impulsos puede ser detectado y registrado por un registrador de datos como el HD2013-DB o por un contador de pulsos. Pero también es posible comunicar directamente los resultados a través de uno de nuestros registradores de datos de la serie HD33. El módem 4G/3G/GPRS incorporado facilita la carga de los datos directamente a una de nuestras aplicaciones en la nube o a su propio servidor seguro.

CARACTERÍSTICAS GENERALES

  • Al hacer el pedido, el pluviómetro está completamente configurado para ser utilizado
  • Fácil de instalar, con soporte ajustable y dispositivo de nivelación integrado.
  • Dispone de puntas contra pájaros y accesorios para el montaje elevado.
  • En el cono del colector de agua se inserta un filtro extraíble para la limpieza y el mantenimiento periódicos, para evitar que las hojas u otros elementos bloqueen el extremo del orificio.



DOCUMENTACIÓN PARA DESCARGA



Publicado en Medidores de lluvia

Pluviómetro con cubeta basculante, área 400 cm2, para rango de temperatura -20 °C (versión calentada) ... +70 °C.

El HD2013 es un pluviómetro de cubo basculante fiable y robusto, construido totalmente con materiales resistentes a la corrosión para garantizar la fiabilidad, precisión, durabilidad y para soportar incluso condiciones extremas. Dependiendo del entorno donde se coloque el pluviómetro, se puede elegir entre la versión con o sin calefacción.

El principio de un pluviómetro de cubo basculante es simple: dependiendo de la cantidad de lluvia, el mecanismo del cubo basculante se llena y se vacía, cada acción de vuelco opera un contacto de lengüeta: de esta manera se cuenta la cantidad de la lluvia. Esto significa que el cubo basculante tiene una enorme ventaja: no necesita una fuente de alimentación para funcionar. El suministro de energía es sólo una necesidad cuando las circunstancias exigen calefacción debido a las bajas temperaturas ambientales.

La lectura del número de recuentos, en otras palabras, la lectura de la precipitación, puede hacerse localmente utilizando un registrador de datos local (a pilas) como el HD2013-DB. Pero también es posible comunicar directamente los resultados a través de uno de nuestros registradores de datos de la serie HD33. El módem 4G/3G/GPRS incorporado facilita la carga de los datos directamente a una de nuestras aplicaciones en la nube o a su propio servidor seguro.

El HD2013 está disponible también con una salida analógica opcional (HD2013UA) a elección entre 4...20 mA o 0...10 Vcc (a especificar al hacer el pedido) o con una salida digital SDI-12 opcional (HD2013UD).



CARACTERÍSTICAS GENERALES

  • Al hacer el pedido, el pluviómetro está completamente configurado para ser utilizado
  • Fácil de instalar, con soporte ajustable y dispositivo de nivelación integrado.
  • Dispone de puntas contra pájaros y accesorios para el montaje elevado.



DOCUMENTACIÓN PARA DESCARGA

Publicado en Medidores de lluvia

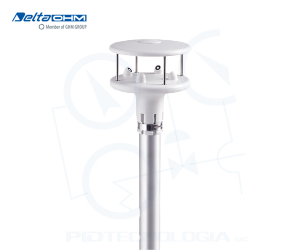

Anemómetro estático ultrasónico de 2 ejes:

CARACTERÍSTICAS GENERALES

  • Medición de la velocidad y dirección del viento.
  • Componentes cartesianos U-V de la velocidad del viento.
  • Ráfagas de viento.
  • Humedad relativa y temperatura (opcional).
  • Radiación solar global (opcional).
  • Presión barométrica (opcional).
  • Equipado con una brújula.
  • Salidas en serie RS232, RS485, RS422 y SDI-12, protocolos de comunicación NMEA, MODBUS-RTU y SDI-12.
  • Dos salidas analógicas, una para la velocidad y otra para la dirección del viento, configurables en fábrica dentro de los límites de 4 - 20 mA (estándar), 0 - 1 V, 0 - 5 V o 0 - 10 V (a especificar en el pedido), Las dos salidas son sólo para la velocidad y dirección del viento.
  • Opción de calentador disponible.
  • Fuente de alimentación: 10...30 Vcc (15...30 Vcc en caso de salidas analógicas de 0 - 10 V).
  • Instalación en mástil ∅ 40 mm externo y ∅ 36 mm interno.
  • Entrada con conector M23 macho de 19 polos y conector M23 hembra libre de 19 polos.
  • Incluye el software HD52.3D-S que se puede descargar del sitio web de Delta OHM.
  • A petición, cable CP52xxx

Nota: la medición del punto de rocío está disponible con los protocolos estándar MODBUS-RTU, NMEA, SDI-12 y con el software HD52-3D-S; no está disponible en los modos propietarios RS232 y RS485.



CARACTERÍSTICAS ESPECÍFICAS SEGÚN MODELO (click en la imagen)

Características según modelo



DOCUMENTACIÓN PARA DESCARGA

Publicado en Medidores de viento

Sistema registro de datos inalámbrico para monitoreo meteorológico:

El sistema de registro de datos inalámbrico Delta OHM permite el monitoreo de muchas cantidades físicas en varios campos de aplicación, los registradores de datos están disponibles para el monitoreo de:

  • Temperatura
  • Humedad
  • Presión atmosférica y presión diferencial
  • Iluminancia (lux)
  • Radiación UVA, UVB y UVC
  • Monóxido de carbono (CO)
  • Dióxido de carbono (CO 2)
  • Radiación solar - Cantidad de lluvia
  • Velocidad y dirección del viento
  • Humedad de la hoja
  • Contenido de agua volumétrica del suelo
  • Nivel
  • Índice WBGT (Temperatura de globo y bulbo húmedo).

Los modelos que miden la humedad relativa y la temperatura calculan las cantidades de humedad derivadas, las cantidades calculadas dependen del modelo y pueden ser: Punto de rocío, temperatura de bulbo húmedo, humedad absoluta, relación de mezcla, presión de vapor parcial. Tambien, dependiendo del modelo las sondas de medición externas están conectadas al registrador de datos a través del conector M12 o el cabezal del terminal de tornillo. Algunos de los modelos están equipados con sensores incorporados.

Los registradores de datos con entradas de cabeza  terminal están disponibles para la conexión de: - Transmisores con salida de corriente 0 - 20 o 4 - 20 mA y salida de voltaje 0 - 50 mV, 0 - 1 V o 0 - 10 V - Pt100 / Pt1000 y K, Sensores de temperatura de termopar tipo J, T, N, E - Sensores con salida de contacto libre de voltaje (contaje de conmutaciones) o salida potenciométrica - Sensores con salida RS485 MODBUS-RTU. Esto permite extender la capacidad de monitoreo del sistema a innumerables cantidades adicionales, además de las enumeradas anteriormente.

CAMPOS DE APLICACIÓN DEL SISTEMAAplicaciones HD35

Los campos de aplicación típicos del sistema de registro de datos inalámbrico son:

  • Servicios alimentarios (contenedores refrigerados, cámaras frigoríficas, producción y transporte de alimentos)
  • Salud (almacenamiento de medicamentos, vacunas, sangre, monitoreo de incubadoras y quirófanos)
  • Invernaderos y cultivos agrícolas.
  • Análisis ambiental (calidad del aire, meteorología e hidrología)
  • Museos y archivos de documentos.
  • Transporte de productos perecederos y frágiles.
  • Aire acondicionado
  • Habitaciones limpias
  • Laboratorios
  • Procesos industriales.

Componentes del sistema, el sistema consta de los siguientes componentes:

  • HD35AP: unidad base.
  • HD35RE: repetidores.
  • HD35ED: serie de registradores de datos.
  • HD35ED-ALM: módulo de alarma remota.



CARACTERÍSTICAS DE COMPONENTES DEL SISTEMA

HD35APx - unidad base: la unidad base es la interfaz entre los registradores de datos del sistema, ubicados en los sitios de medición, y la PC. Se comunica de forma inalámbrica con los registradores de datos remotos, cuando se conecta a la PC a través de la conexión USB, la unidad base es alimentada directamente por el puerto USB de la PC. En ausencia de la conexión USB, la energía es suministrada por la batería recargable interna o por el adaptador de alimentación externo (opcional). El uso del adaptador de corriente externo es necesario con las versiones HD35APW y HD35APG / HD35AP3G

HD35REx - repetidores: los repetidores son dispositivos capaces de actuar como un puente entre la unidad base HD35APx y los registradores de datos remotos HD35EDx, permiten el aumento de la distancia de comunicación entre los registradores de datos y la unidad base. Se pueden interponer más repetidores entre un registrador de datos y la unidad base para aumentar aún más la distancia de comunicación.

HD35EDx - serie de registradores de datos: los registradores de datos son los dispositivos remotos conectados a las sondas de medición, se instalan en los entornos a monitorear y funcionan con la batería interna (no recargable) que permite una larga vida útil. Las mediciones adquiridas se almacenan en la memoria interna y se envían a la unidad base automáticamente a intervalos regulares o a pedido del usuario. Las versiones con o sin LCD están disponibles. Las versiones con LCD permiten ver las mediciones y la calidad de la señal de RF también en el sitio de instalación y también permiten la configuración del registrador de datos a través del teclado frontal.

Módulo de alarma remota HD35ED-ALM: con salidas de relé, el módulo permite activar dispositivos de señalización (sirenas, luces intermitentes, etc.) o actuadores.



CARACTERÍSTICAS GENERALES

  • El sistema puede constar de hasta 255 dispositivos (incluida la unidad base y cualquier repetidor).
  • Cada dispositivo se identifica de manera única por su propia dirección.
  • Gracias a la transmisión inalámbrica, la instalación del sistema es extremadamente simple y rápida.
  • La ausencia de cables permite un ahorro considerable en el costo de material y mano de obra, permite mover los componentes del sistema en cualquier momento sin problemas.
  • Además, no es necesario quitar el registrador de datos de su lugar o ir al sitio de instalación para descargar los datos medidos en la PC.



DOCUMENTACIÓN PARA DESCARGA

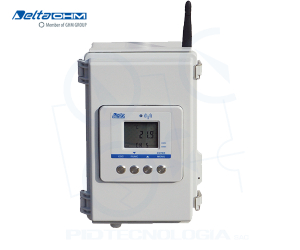

Registrador de datos con módem 4G/3G/2G/GPRS, ethernet opcional, diseñado para funcionar con energía solar, cargador integrado. Registrador de datos para estación meteorológica: monitoreo remoto de temperatura, humedad, presión atmosférica, radiación solar, cantidad de lluvia, velocidad y dirección del viento. Cálculo de la duración del sol.

Modelo HD33M.4: Serie de registrador de datos meteorológicos compactos con módem universal 4G / 3G / 2G / GPRS. Diseñado para trabajar con fuente de alimentación desde un panel solar, muy bajo consumo de energía; El cargador solar y el regulador ya están integrados en este registrador. Simplemente agregue un panel solar y la batería recargable para prescindir de cualquier fuente de energía adicional. Pero, por supuesto, también puede alimentarse directamente de una fuente de alimentación si eso es más conveniente.

CARACTERÍSTICAS GENERALES

  • 4 entradas analógicas configurables independientemente.
  • 2 entradas de contacto de conteo sin voltaje.
  • Puerto “Master” SDI-12 compatible con la versión 1.3.
  • Puerto RS485 Modbus-RTU configurable como "Maestro" o "Esclavo".
  • Ethernet MODBUS TCP / IP (opcional como HD33MT.4 / E o HD33LMT.4 / E).
  • 2 salidas de alarma de contacto sin tensión.

Opcionalmente, bajo pedido, se puede agregar un sensor interno de presión atmosférica al registrador, como los circuitos electrónicos para esto ya están integrados, esto no influirá en el número de entradas libres disponibles. El módem bajará (de 4G a 3G a 2G) cuando una determinada red no esté disponible, suministrado sin pantalla (estándar), código de pedido con pantalla HD33LMT.4

Posibilidad de medición de Humedad (HR), punto de rocío (con sensor conectado), lluvia, tasa máxima de lluvia, lluvia total, cantidad de lluvia (con la cubeta basculante conectada), duración de la luz solar (con piranómetro conectado).



CARACTERÍSTICAS ESPECÍFICAS SEGÚN MODELO (click en la imagen)

Características según modelo



DOCUMENTACIÓN PARA DESCARGA

Página 1 de 2
