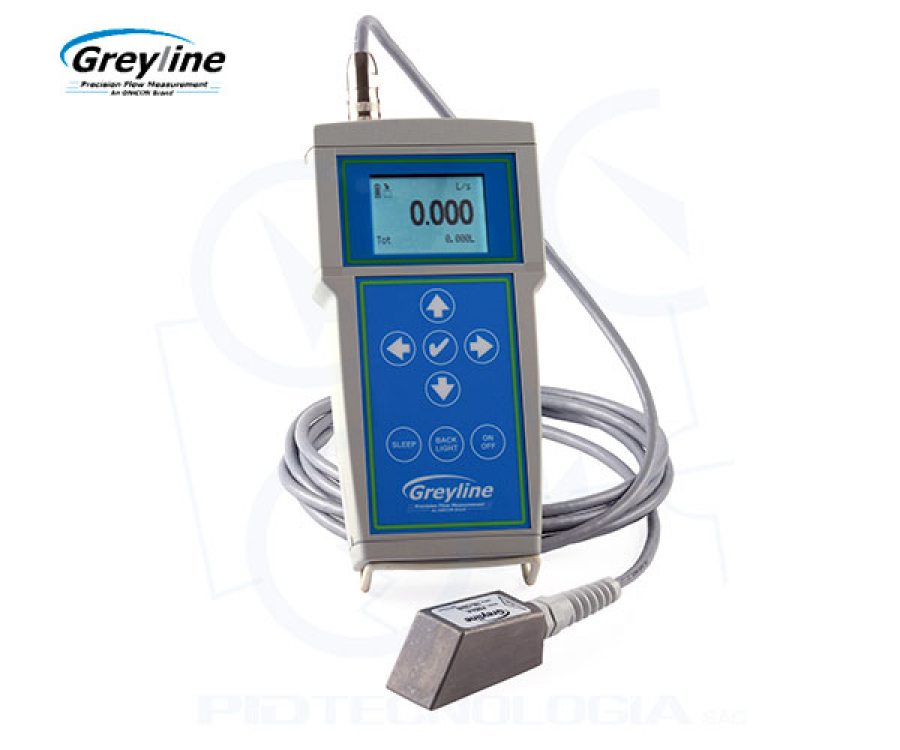

El medidor de flujo portátil PDFM 5.1 es rápido y fácil de operar:

Puede montar el sensor en el exterior de una tubería en menos de un minuto, use el teclado incorporado y el menú de calibración para configurar el medidor de flujo para su aplicación, funciona en cualquier líquido que contenga burbujas o sólidos y se recomienda para "líquidos difíciles" como aguas residuales, lodos, lodos, productos químicos, líquidos viscosos y abrasivos, realiza mediciones en la mayoría de los tubos de metal y plástico, incluidos PVC, hierro dúctil, acero al carbono y acero inoxidable.

El PDFM 5.1 funciona con CA/CC, con baterías NiMH incorporadas y cargador externo, cuneta con salida de 4-20 mA para usarlo como transmisor de repuesto en aplicaciones críticas, estudios de flujo y resolución de problemas, use el registrador de datos incorporado de hasta 300,000 puntos para recuperar registros de datos con el software 'Greyline Logger', incluido gratis con cada PDFM 5.1. Conecte la salida USB directamente a su PC o computadora portátil para descargar los archivos del registrador de datos.

El PDFM 5.1 incluye un sensor ultrasónico Doppler no intrusivo para tuberías desde 1/2 "a 180" (12.5 mm a 4.5 m) de diámetro, un soporte y abrazaderas de montaje de sensor de acero inoxidable, compuesto de acoplamiento y cargador de CA con un resistente maletín de transporte IP67 . Funciona hasta 18 horas con baterías internas y se recarga durante la noche.

CARACTERÍSTICAS GENERALES:

• Transductor ultrasónico con pinza
• Medidor portátil con gran pantalla LCD retroiluminada y totalizador
• Batería interna y/o alimentada por CA
• Calibrador de 5 teclas incorporado
• Registrador de datos de 300,000 puntos
• Salida USB y software de Windows
• Salida de 4-20 mA
• Estuche resistente y hermético

A. ESPECIFICACIONES DE DESEMPEÑO:

• Mida el flujo positivo y flujo negativo desde ± 0.03 a 12.2 m/seg (± 0.1 a 40 pies/seg).
• Tiene una precisión de ± 2% de la escala completa en la mayoría de las aplicaciones de aguas residuales, tiene una linealidad de ± 0.5% y una repetibilidad de ± 0.25%.
• Opere en líquidos con partículas o gases arrastrados de 100 micras o más y concentraciones mínimas de 75 ppm.
• Opere desde el exterior de materiales de tubería comunes que incluyen: acero al carbono, acero inoxidable, hierro dúctil, cobre, PVC, FRP, ABS y otros materiales de ingeniería seleccionados.
• Opera con alimentación de CA / CC.

B. TRANSDUCTOR:

• Transductor de una sola cabeza con abrazadera, trabaja con doble cerámica piezoeléctrica para las mediciones (transmite y recibe) cuenta con cristales encapsulados en resina epoxi y una carcasa de acero inoxidable.
• El transductor es en estado sólido aislado del transformador y funciona a 640 kHz.
• Es resistente al agua y funciona a temperaturas de -40 °C a 150 °C  (-40 °F a 300 °F), resistie la inmersión accidental a 10 psi.
• El transductor está diseñado para instalarse en tuberías con un diámetro interno desde 1/2 "a 180" (12.5 mm a 4.5 m).
• Integra un cable de par coaxial apantallado flexible de 3,6 m (12 pies) de largo que se extiende desde el transductor a la pantalla.
• Incluye compuesto de acoplamiento del sensor recomendado por el fabricante y la abrazadera ajustable de acero inoxidable para montaje del sensor.

C. ELECTRÓNICA (DISPLAY):

• Protector portátil fabricado en ABS  con un estuche acolchado y resistente al agua IP67, peso total inferior a 6.5 kg (14 lbs).
• La electrónica debe estar diseñada para operación continua a temperaturas de -23 °C a 60 °C (-10 °F a 140 °F).
• Incorpora un teclado de calibración de 5 teclas con selección de parámetros del operador a través de indicaciones visuales desde un sistema de menú de configuración.
• Tiene idiomas de menú seleccionables por el usuario, incluidos inglés, francés y español.
• Cuenta con una pantalla blanca de matriz retroiluminada que indique el flujo en las unidades de ingeniería seleccionadas por el usuario, el flujo totalizado, las unidades de configuración y la intensidad de la señal.
• Ajuste el brillo de la luz de fondo de la pantalla para reducir el consumo de energía.
• Incorpora una salida analógica proporcional al flujo de 4-20 mA con una carga resistiva máxima de 500 ohmios.
• Tiene un registrador de datos incorporado de 300,000 puntos, salida USB, el registrador de datos genera el registro con fecha y hora, permite generar informes de flujo que incluyen total, promedio, mínimo, máximo y tiempos de ocurrencia.
• Incluye el software de Windows para la recuperación de registros de datos, gráficos y exportación.
• Configura la intensidad de señal automaticamente y cuenta con un control de verificación de señal con la posibilidad de corte de señal ajustable con el teclado para reducir la interferencia.
  Incluye un cargador externo con entrada de 100-240VAC 50/60Hz.
• Incluye una batería interna recargable de NiMH con capacidad mínima para 18 horas de funcionamiento continuo.
• Tiene un indicador de estado de la batería con apagado automático con batería baja y protección contra sobrecarga de la batería.
• Tiene el "modo de suspensión" seleccionable por el usuario sincronizado con la frecuencia de muestreo del registrador de datos para reducir el consumo de batería.

D. CARACTERÍSTICAS OPCIONALES:

• Compuesto de 150g recomendado por el fabricante para acoplamiento de sensor ultrasónico.
• Extensión de cable de sensor de 15 m  (50 pies) de longitud completa con enchufes de conexión.
