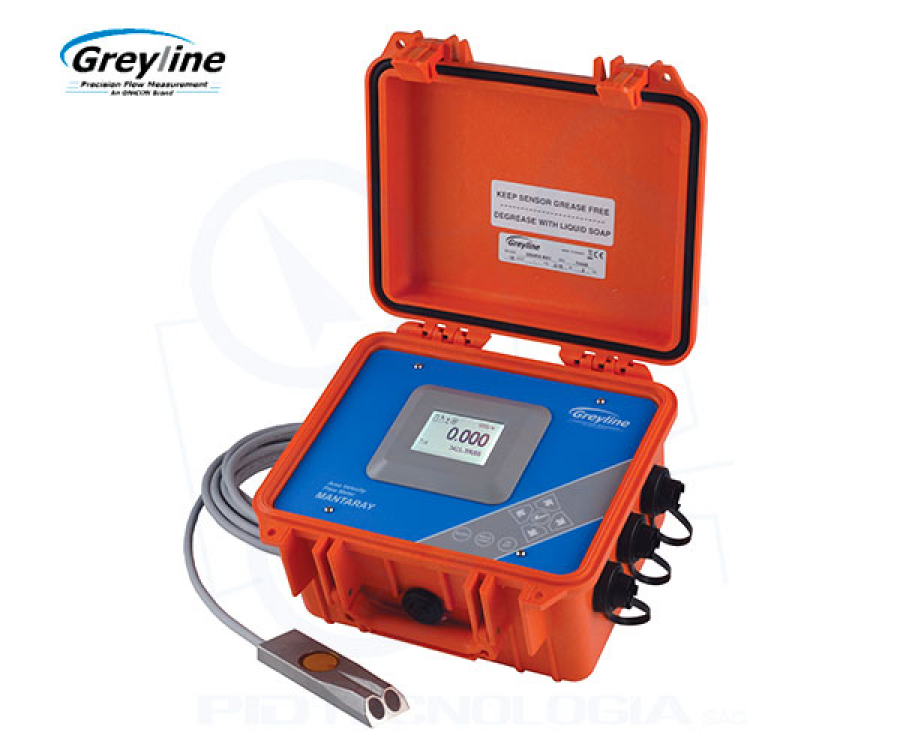

El medidor de flujo de área-velocidad portátil MantaRay mide el flujo en canales abiertos, tuberías parcialmente llenas y cargadas utilizando un sensor ultrasónico. Está diseñado para monitorear aguas pluviales, aguas residuales, efluentes industriales, agua de riego y corrientes naturales. El medidor MantaRay muestra yregistra los datos de flujo, el flujo total y posibilita la conexión a muestreadores, SCADA y sistemas de telemetría.

La configuración es simple: ingrese el diámetro de la tubería o las dimensiones del canal el equipo calcula y muestra automáticamente el caudal y el total en su pantalla LCD retroiluminada. Monte el sensor en la parte inferior de la tubería o canal y cuelgue la carcasa de la electrónica por encima del nivel alto de agua, cuenta con protección de ingreso IP67.

Sensor ultrasónico hidrodinámico

El MantaRay utiliza un sensor ultrasónico sumergido para medir continuamente el flujo o el flujo inverso en canales abiertos, tuberías parcialmente llenas o sobrecargadas. El sensor es una unidad ultrasónica completamente sellada sin orificios ni puertos, tiene una forma hidrodinámica y está diseñado para separar y eliminar los depósitos de residuos para una operación confiable en aplicaciones de aguas residuales, aguas pluviales y flujo de corriente.

El sensor QZ02L se monta dentro de la tubería o en la parte inferior de un canal abierto no se requieren compuestos especiales, herramientas o hardware. Se incluye un soporte de montaje de acero inoxidable y hay disponible una gama de tamaños de bandas de tubería opcionales para la instalación del sensor en pozos de registro.

CARACTERÍSTICAS  GENERALES:

• Mide el flujo en tuberías parcialmente llenas y canales abiertos.
• No requiere canal ni vertedero.
• Salida analógica de 4-20mA y salidas de relé para conexión a muestreadores y SCADA.
• Alimentado con baterías recargables de NiMH incorporadas.
• Registrador de datos de 2 millones de puntos con salida a unidades flash USB.
• Pantalla LCD retroiluminada para caudal, totalizador y sistema de menús.

ESPECIFICACIONES DEL MONITOR DE FLUJO DE VELOCIDAD DE ÁREA PORTÁTIL

El monitor de flujo considera de un sensor ultrasónico sumergible, un cable de conexión y una caja de policarbonato con electrónica de indicación, registro de datos, transmisión y control, el sistema de medición no tiene partes móviles. La precisión de la medición de nivel es ± 0.25% del rango. La precisión de la medición de velocidad será de ± 2% de la lectura.

A. TRANSDUCTOR (SENSORES)

• El sensor ultrasónico tiene una clasificación IP68 para inmersión continua en líquidos.
• Usando el principio Doppler, el sensor mide las velocidades del fluido desde 0.03 a 6.2 m/seg. (0.1 a 20 pies / seg.) y el flujo inverso a -1.5 m / seg. (-5 pies / seg.).
• Utilizando el principio de eco ultrasónico, el sensor sumergido medirá el nivel del líquido desde 25,4 mm a 4,57 m (1 "a 15 pies).
• Los sensor de detección de nivel integra un sensor de temperatura para la compensación automática de temperatura.
• El sensor esta fabricado en material de acero inoxidable 316 y resina epoxi.
• La temperatura de funcionamiento del sensor es de -15 °C a 65 °C (5 °F a 150 °F).
• Incluye soporte de montaje del sensor de acero inoxidable recomendado por el fabricante.

B. CABLE DE CONEXIÓN DEL SENSOR

• Incluye cable blindado tri-coaxial de 7,6 m  (25 pies) de longitud con unión rigida al cabezal del sensor.
• El cable del sensor y el enchufe de conexión deben son impermeables, el material expuesto es de poliuretano.

C. ELECTRÓNICA (CONTROLADOR)

• El medidor de flujo es alimentado por baterías internas recargables de NiMH de 12 VCC con una capacidad de 10,000 mAh y un consumo máximo de energía de 2.7 vatios.
• La electrónica del medidor de flujo está alojada en un maletín de transporte IP67 portátil, hermético con cubierta a prueba de polvo con bisagras y cerradura.
• Pantalla LCD de matriz  blanca retroiluminada que muestra la velocidad de flujo, nivel, velocidad, estados de relé y totalizador de 14 dígitos en unidades de ingeniería seleccionadas por el usuario.
• El medidor de flujo portátil permite la configuracion en campo para tuberías redondas y canales abiertos de cualquier forma.
• La configuración se realizará a través del sistema de 5 teclas incorporado con parámetros de selección de menú.
• Los datos de configuración pueden ser protegidos con contraseña, no requiere configuración por códigos de parámetros, interruptores BCD o calibradores externos.
• La configuración de campo permite la selección y conversión automática de unidades de medición, rango de medición, relé de alarma de flujo alto / bajo y frecuencias de pulso de relé proporcional al flujo.
• El medidor de flujo permite el ajuste programable en el campo para suavizar la salida en condiciones de flujo turbulento.
• La temperatura de operación del medidor de flujo es de -20 °C a 60 °C (-5 °F a 140 °F).
• El medidor de flujo integra una salida de 4-20 mA con una clasificación de 500 ohmios y 0-5 VCC con una clasificación de 100 mA seleccionable por menú.
• Proporciona dos relés de estado sólido, 40 V CA / CC máx., Nominal de 250 mA con una frecuencia máxima de 0.4 Hz. Los relés son programables por el operador para el pulso proporcional del flujo a un totalizador o muestreador remoto, flujo alto-bajo, velocidad y/o alarma de nivel, alarma de pérdida de eco.
• El medidor de flujo proporciona conexiones externas para conexiones auxiliares, incluidos relés, salidas analógicas y entrada de alimentación.
• El medidor de flujo debe incluir incorpora un registrador de datos de 2 millones de puntos con salida USB a unidades flash o dispositivos de almacenamiento masivo.
• El registrador de datos no requiere conexión a una computadora portátil o PC para la descarga de datos, admite el registro con fecha y hora para generar informes de flujo formateados que incluyen el total, el promedio, el mínimo, el máximo y los tiempos de ocurrencia que se pueden ver en la pantalla del medidor de flujo.

D. SOFTWARE PARA PC

• Incluye software de Windows ™ para recuperar, mostrar, guardar y exportar archivos de registro del Level-Velocity Logger, compatible con versiones de Windows que incluyen XP, Vista, 7 y 8.
• Muestra, guarda, envia a una impresora y exportará archivos de registro en formato gráfico y tabular, los archivos de registro exportados se delimitarán para importarlos a hojas de cálculo Excel ™ o programas de bases de datos.
• Permite la conversión de unidades lineales y de volumen.

E. CARACTERÍSTICAS OPCIONALES PARA LA INSERCIÓN SEGÚN SE REQUIERE

• Extensión de cable de sensor (opcional) de 15 m (50 pies) de longitud con enchufes herméticos para permitir la instalación de un sensor a una distancia total de 23 m (75 pies) del gabinete de la electrónica, la extensión del cable debe es blindada, sumergible con un revestimiento duradero de poliuretano.
